Spezialwagen der Phoenix Hüttenbahn |
Die Werkbahn eines Hüttenbetriebs benötigt einen speziellen Fuhrpark. Neben den üblichen Selbstentladern für Massengut sowie Schwerlastwagen für
den Abtransport des produzierten Halbzeugs werden besonders werksintern Spezialwagen für den Transport schwerer und sehr heißer Güter benötigt.
In den letzten 10-15 Jahren ist das entsprechende Angebot an H0-Modellen ausgebaut worden, aber es gibt immer noch viel Raum für Selbstbau.
|
|
|
Schlackenwagen |
Die Schlackenwagen werden verwendet, um flüssige Schlacke vom Hochofen, aber auch vom Konverter zum Schlackenbeet zu transportieren. Dort wird
die flüssige Schlacke abgekippt und erstarren gelassen. Schlacke ist ein vergleichsweise leichtes Material, ein Wagen fasst um die 30-40 Tonnen, zwei
Drehgestelle reichen dann. Der Aufbau ist einfach und die Wagen sind meist recht ramponiert, da sie beim Abstich der Schlacke gerne
unter dem Schlackestrahl vorgezogen werden. Auf normalen Bahnstrecken haben diese Wagen nichts zu suchen.
Meine Modelle sind aus Walthers-Bausätzen entstanden. Zur Anpassung an europäische Verhältnisse haben sie Puffer und ein Dach über der Bühne erhalten.
Ansonsten sind sie aber ohne konkretes Vorbild. Eine Beschreibung der Umbauten findet sich hier: Link zum Beitrag.
|
|
|
Offener Roheisen-Pfannenwagen |
Für den werksinterne Transport von Roheisen werden offene Pfannen verwendet. Bei den kurzen Entfernungen stört der Wärmeverlust durch die
offene Pfanne wenig und am Zielort kann die Pfanne einfach mit dem Hallenkran herausgehoben werden. Die Pfanne ist feuerfest ausgemauert, sie
fasst typisch 70t Roheisen.
Die Modelle sind alte Ausführungen von Trix, die Ende der 60er Jahre auf den Markt gekommen sind. Sie stellen Roheisenwagen des Herstellers "Jünkerath", später
"Demag" dar, sind aber sehr vereinfacht. Daher haben die Wagen nachträglich Rangiererbühnen erhalten.
Eine Beschreibung der Umbauten und Verfeinerung findet sich hier: Link zum Beitrag.
|
|
|
Torpedo-Pfannenwagen |
Bei Eisenbahn und Häfen sind 16-achsige Torpedopfannen im Binnenverkehr im Einsatz. Ohne Rücksicht auf Lichtfreiräume und Streckenklassen der normalen Bahnstrecken
kann ein Gesamtgewicht von bis zu 600t pro Wagen gefahren werden. Die Kapazätät beträgt dabei rund 260-300t Roheisen. Solche Wagen sind notwendig, um die Produktion
der großen Hochöfen von bis zu 12.000t pro Tag abtransportieren zu können.
Das Trix-Modell war bei seinem Erscheinen vor rund 10 Jahren eine echte Überraschung: Ausgezeichnete Detaillierung, trotz der Abmessungen tolle Fahreigenschaften.
Mit rund 40cm Länge eigentlich zu lang für die Radien einer Werkbahn, aber das Fahrwerk ist gut konstruiert und läuft geschmeidig durch die Kurven. Auch auf Steigungen
bereiten die Wagen trotz ihres Gewichts keine Probleme. Ich habe die Modelle
gealtert und mit einer Innenbeleuchtung versehen. Zusätzlich habe ich RP25-Radsätze eingebaut. Aber mehr gibt es bei diesen schönen Wagen nicht zu tun.
Eine Beschreibung der Alterung und der Beleuchtung findet sich hier: Link zum Beitrag.
|
|
|
Heißbrammen-Transport |
Stahlbrammen müssen vor der Weiterverarbeitung im Walzwerk für die "Warmverformung" auf eine geeignete Temperatur erhitzt werden. Das kostet Zeit und Energie,
daher wurde bei Krupp mit dem Transport glühender Brammen experimentiert, um die Prozesskette zu optimieren. Die Wagen erhielten hitzefeste Böden aus
Stahl und Thermohauben für die Aufbewahrung der heißnen Stahlblöcke. Der Einsatz beim Vorbild erfolgte in kurzen Zügen, die je nach Produktionsmenge
aus nur wenigen Wagen bestanden. Sie verkehrten direkt von Krupp Rheinhausen zu ihren Zielen in Bochum und Dortmund.
Zu Weihnachten 2017 lieferte Roco zwei Sets mit Schwerlastwagen Sa 705 und Krupp Thermohauben aus. Jedes der beiden Sets enthält drei Wagen mit Ladegut, sie
unterscheiden sich in der Farbgebung der Thermohauben und Einzelheiten bei der Beschriftung. Tatsächlich stammen die Modelle aus der Werkstatt von Artitec und machen
sich ausgezeichnet auf der Anlage.
|
|
|
Kokillenwagen |
Kokillen sind Gußformen, die zur Herstellung von Brammen verwendet wurden. In modernen Stahlwerken wird heute das Stranggußverfahren angewendet, so
auch in den Phoenix Hüttenwerken. Um die gefüllten Kokillen zu transportieren, wurden einfache Plattformwagen verwendet, die meist nur in der Gießhalle und in der
unmittelbaren Umgebung unterwegs waren - eigentlich keine Eisenbahnwagen im klassischen Sinne.
Die Modelle sind aus einem Rix-Bausatz entstanden und entsprechen keinem mir bekannten Vorbild. Die Wagen dienen als Dekoration und nehmen nicht am
Fahrbetrieb teil. Eine Beschreibung der Alterung findet sich hier: Link zum Beitrag.
|
|
|
Tragwagen für Schrottmulden |
Im Stahlwerk werden große Mengen Schrott in den Konverter gefüllt. Sie werden in großen Mulden hantiert, die ihrerseits auf speziellen Tragwagen verfahren
werden. Diese Wagen verlassen die Werksanlagen nicht, sie sind simpel und robust konstruiert. Da sie mit Mittelkupplung ausgestattet sind, gehört noch ein Zwischenwagen
zwischen Tragwagen und Lokomotive.
Die Modelle sind weitgehgend im Eigenbau entstanden, mithilfe des 3D-Drucks. Eigentlich waren die Wagen nur als Dekoration gedacht, aber nun nehmen sie
Fahrbetrieb teil. Eine Beschreibung des Baus findet sich hier: Link zum Beitrag.
|
|
|
Tragwagen für Schlackenpfannen - Eierbecherwagen |
Beim Konverterbetrieb im Stahlwerk entsteht auch Schlacke, wenn auch in geringerer Menge als beim Hochofen. Teilweise werden die Pfannen auf einfach konstruierte Flachwagen
gesetzt und damit abtransportiert, aufgrund der Form auch Eierbecherwagen genannt.
Die Modelle sind weitgehgend im Eigenbau entstanden, mithilfe des 3D-Drucks. Zugekauft wurden die Drehgestelle, Puffer und Kadeee-Kupplungen. Eine Beschreibung des Baus
findet sich hier: Link zum Beitrag.
|
|
|
Bremswagen |
In Stahlwerken rangieren teilweise recht kleine Dreiachser große Zuglasten, und insbesondere Roheisen- und Schlackenwagen sind oft ungebremst - Bremsanlagen sind
wohl zu empfindlich für die Hitze und den Dreck, den diese Wagen ausgesetzt sind. Daher werden Bremswagen eingesetzt. Sie sind mit Ballast beladen, zum Beispiel
Sand, Schrott oder eine alte Kokille. Außerdem haben sie eine Bremsausrüstung und unterstützen damit die Lok. Da sie meist angekuppelt bleiben, haben sie oft eine
Rangiererbühne und eine Stirnbeleuchtung. Nebenbei dienen sie auch als Schutzwagen, damit die Lok nicht ganz so nahe an den Abstich heranfahren muss.
Bremswagen sind die idealen Geisterwagen für Rangierloks mit Problemen bei der Stromabnahme. Daher plane ich den Selbstbau von 1-2 Bremswagen aus
alten Modellen und Resten. Da diese Wagen beim Vorbild ebenfalls per "kitbashing" entstanden sind, brauche ich mir keine Gedanken zu machen, ob es einen genau
passenden Vorbildwagen gegeben hat. Aber natürlich orientiere ich mich ungefähr an der Realität. Eine Beschreibung des Eigenbaus findet sich hier:
Link zum Beitrag
|
|
|
Zwischenwagen |
Beim Transport der schweren Krupp-Torpedopfannen sind Zwischenwagen nötig, um die maximal erlaubte Meterlast der DB-Strecken nicht zu überschreiten,
besonders bei Brückenbauten. Zwischen Lok und Pfannen als auch zwischen den einzelnen Pfannen werden vorhandene Güterwagen eingestellt - manchmal zweiachsige E-Wagen,
aber auch Eaos-Typen oder vierachsige Selbstentlader. Bevorzugt Exemplare, die zu keinem anderen Zweck mehr zu gebrauchen waren. Zwischenwagen bedeuten zusätzliche
Rangieraufgaben, da sie erst nach der Befüllung der Pfannenwagen in den Zugverband eingegliedert werden. Das macht diese Wagen für den Modellbahnbetrieb
besonders attraktiv.
Meine Zwischenwagen sind zwei Roco-Modelle nach ÖBB-Vorbild, die nicht auf den ersten Blick nach Bundesbahn. Sie müssen noch ein wenig abgewirtschaftet und umbeschriftet
werden, ansonsten sind keine Umbauten nötig.
|
|
|
Steuerwagen |

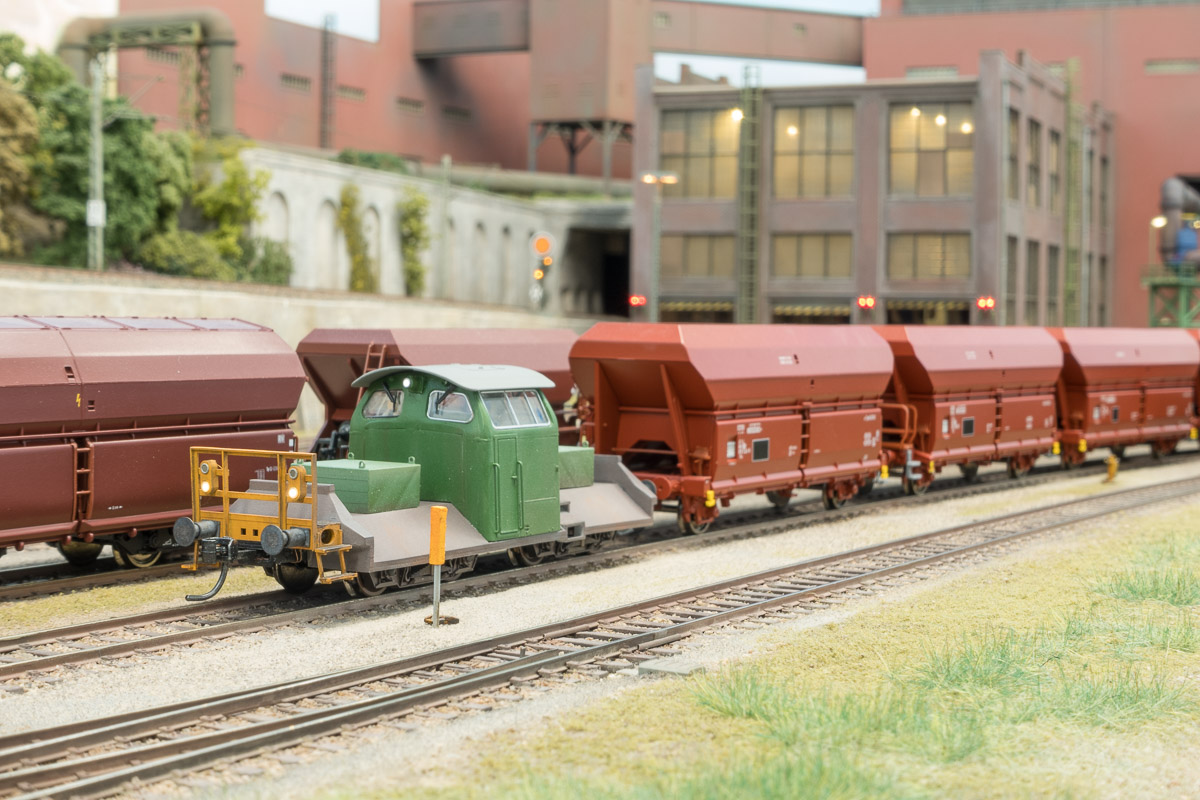

Entlang der A42 konnte ich oft Pendelzüge der RAG sehen, die an einem Ende mit einem "Steuerwagen" ausgestattet waren, damit man sich das Umsetzen der Lok
sparen konnte. Der Steuerwagen diente dem Wetterschutz des Rangierlokführers, er steuerte die Lok per Funkfernsteuerung ("Bauchladen"). Der Steuerwagen
entstand aus einem alten Führerhaus und einem Selbstentlader-Fahrgestell, die schrägen Entladerutschen sind gut zu erkennen.
Als Fahrgestell habe ich zwei überzählige OOt-Wagen von Roco ausgeschlachtet und gekürzt. Von den Drehgestellen erhoffe ich mir eine gute Stromabnahme für das
Spitzen- und Schlußsignal des Steuerwagens. Ein V100-Führerhaus und ein V60-Führerhaus haben sich auch schon eingefunden. Den aktuellen Stand der Bastelarbeiten findet
sich hier: Link zum Beitrag
|
|
|
Bereisungswagen |
Für Streckenbereisungen und Sondertouren hält E+H einen gut erhaltenen, dreiachsigen Länderbahnwagen vor. Dies habe ich als Anregung genommen, einen gebrauchten
Fleischmann-Wagen umzulackieren und mit einer Beleuchtung auszustatten. Dabei habe ich die mittlere Achse entfernt. Der Wagen steht meist dekorativ in der Gegend
herum, er kann aber auch als Steuerwagen verwendet werden.
|
|
|
|
